dwg파일을 pdf파일로 변환 완전 쉬워요!!

유익한정보 2023. 7. 17. 16:28

dwg파일 pdf 변환 방법을 찾으시나요?
오늘은 dwg파일 pdf 변환 방법 찾으시는 분들을 위해 변환 방법을 알아보려고 합니다

도면파일을 pdf파일로 변환해야할경우 간단하게 변환 할 수 있는 방법이 있습니다
여러가지 방법이있지만 일반적으로 가장 많이 사용하방법이에요
아시는분들은 다아시겠지만 모르시는분들도 있을수 기때문에 dwg파일 pdf 변환 방법을 올려봅니다
DWG TrueView라는 프로그램을 이용해서 변환하는방법이이구요 이프로그램은 오토캐드 제작사 AutoDesk에서무료로 배포하는 프로그램고
개인은 물론 기업,학교,교육기관,공공기간,관공서,pc방 에서도 자유롭게 사용있는데요 이프로그램은 이름에서도 알수 있듯이 뷰어 프로그램이지만 도면파일 열람뿐만 아니라 dwg 파일을 pdf파일로 변환 기능도 제공합니다

AutoCAD 프로그램이 설치되어 있지 않더라도 이 DWGTrueview 를를 사용하여 DWG, DXF 형식의 파일을 PDF로 변환할 수 있습니다.
그럼 본론으로 넘어가 dwg 파일을 pdf파일로 변환 하는방법 알아봅시다

먼저 DWG TrueView 프로그램을 다운받아 컴퓨터에 설치해주세요 DWG TrueView 오토캐드 홈페이지에서 무료로받을 수 있어요

오토케드사에 가시면 최신 뷰어를 무료로 다운로드 가능 합니다
https://www.autodesk.co.kr/viewers

위에서 파일 받으신후 변환하시면 됩니다.

접속하시면 다음과같는 화면이 나오는데 Windows 뷰어 를 클릭후 "지금 다운로드(영문) "을 눌러 받으시면됩니다.

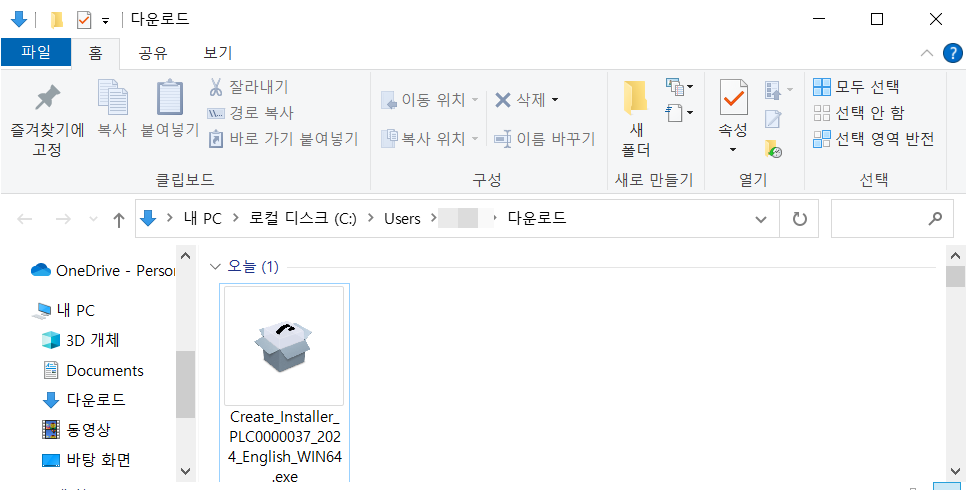

다운받은 파일을 실행해주세요.

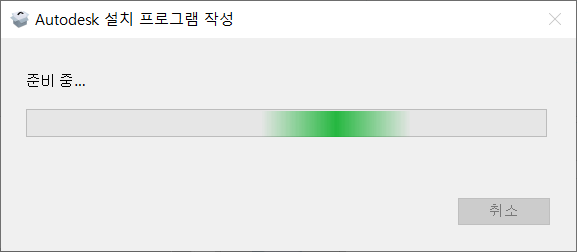

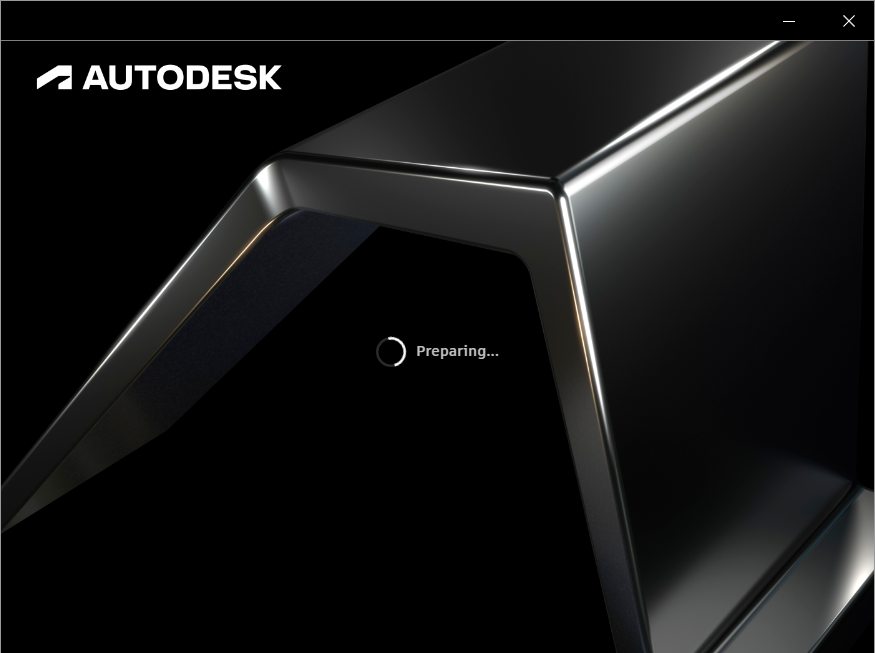

실행하면 준비 중 ... 뜨는데 잠식 기다려줍니다.

다음과같은 화면이 뜨면 [설치 프로그램 실행] 을 눌러주세요.

실행후 잠시기다려주세요.

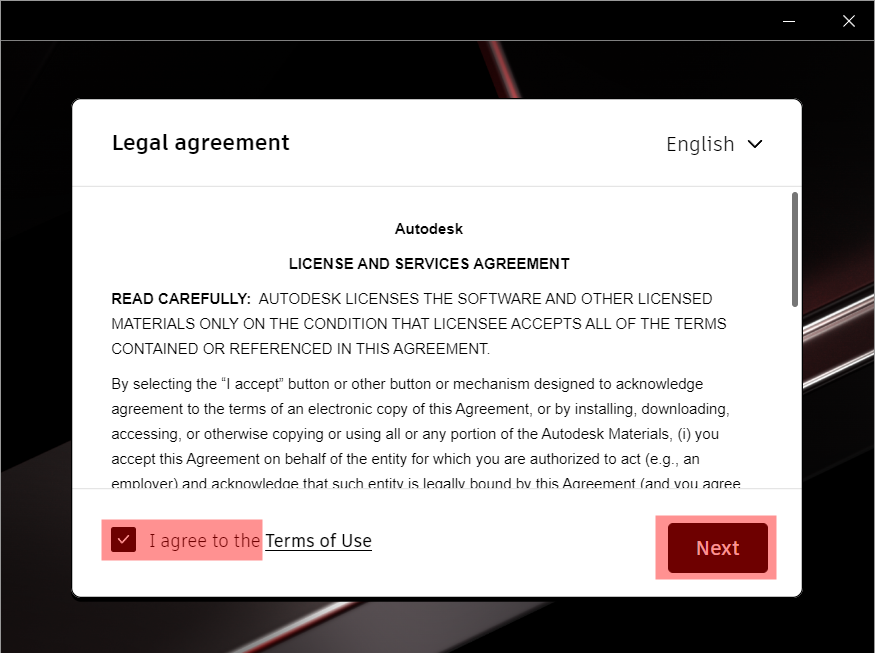

아래같은 화면이 뜨면 I agree to the 체크해 약관에 동의후 Next 를 클릭해주세요.

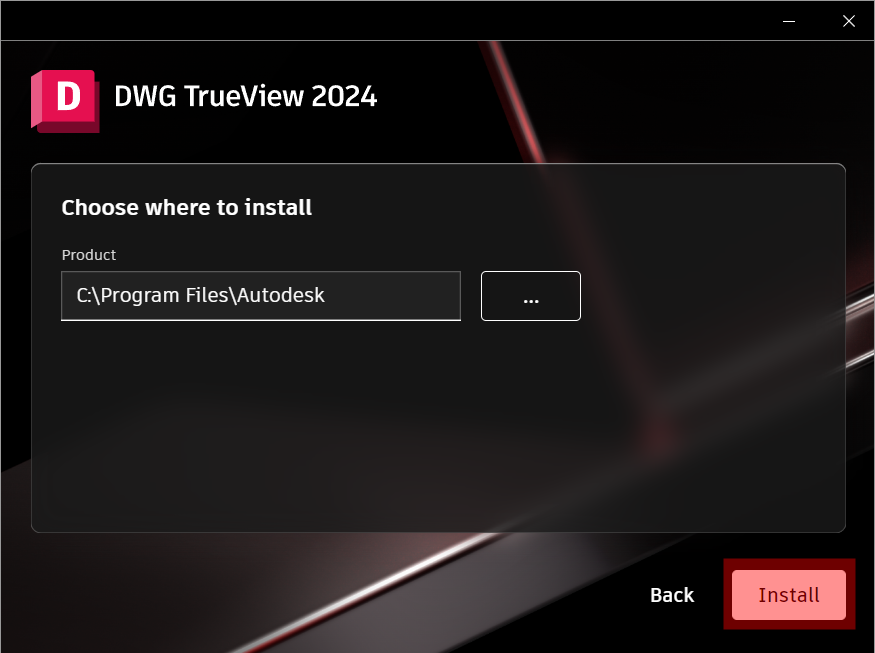

Install 버튼을 눌러주세요.

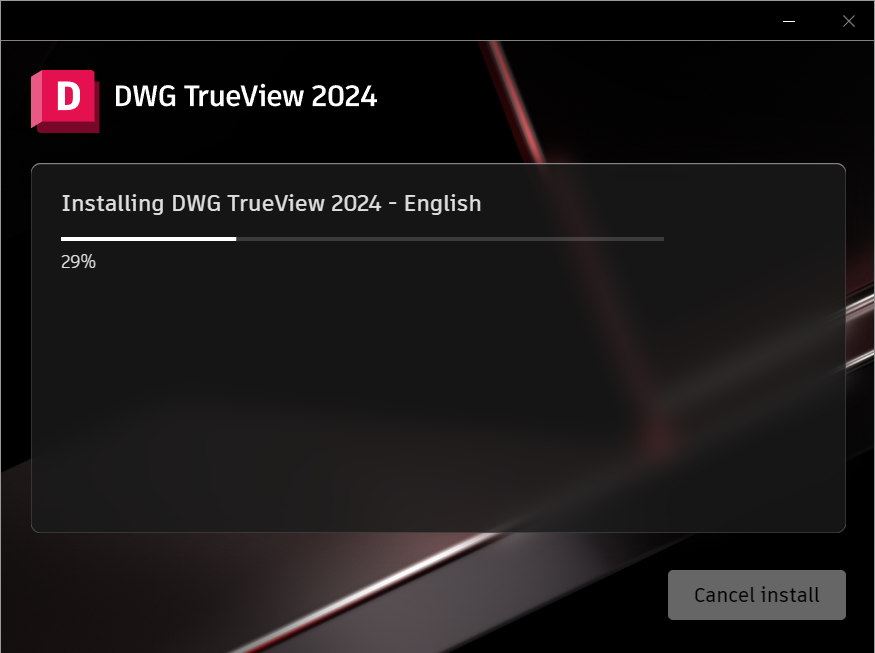

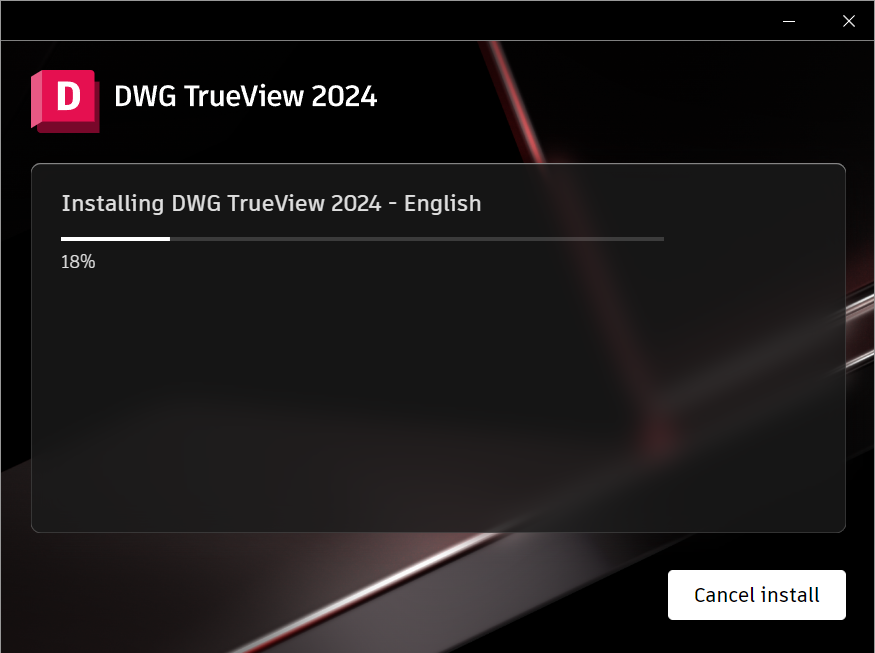

설치가 진행되는데 1분정도 소요됩니다.

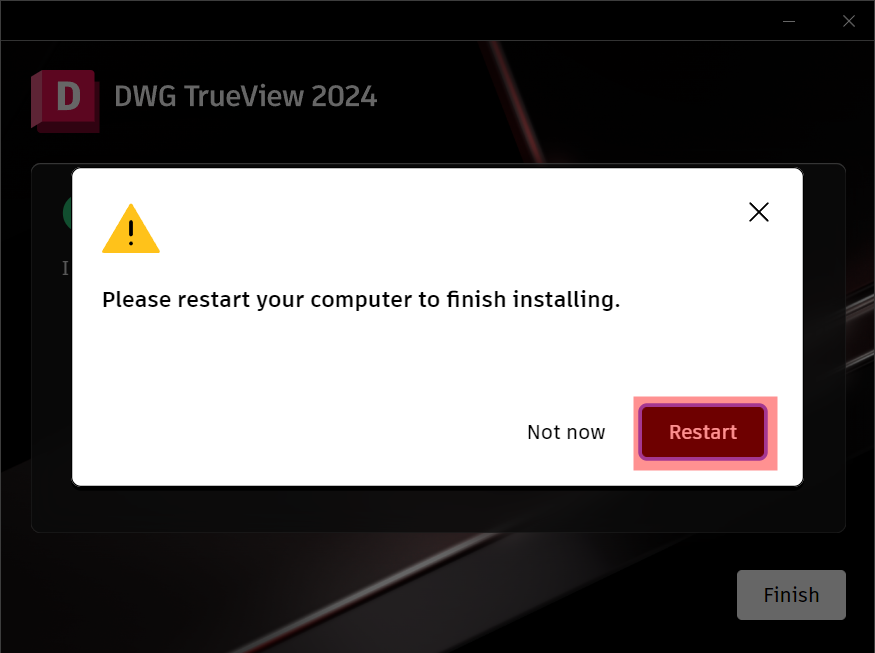

설치완료되면 요런창이 뜹니다. Restart 를 눌러 재부팅해줍니다.

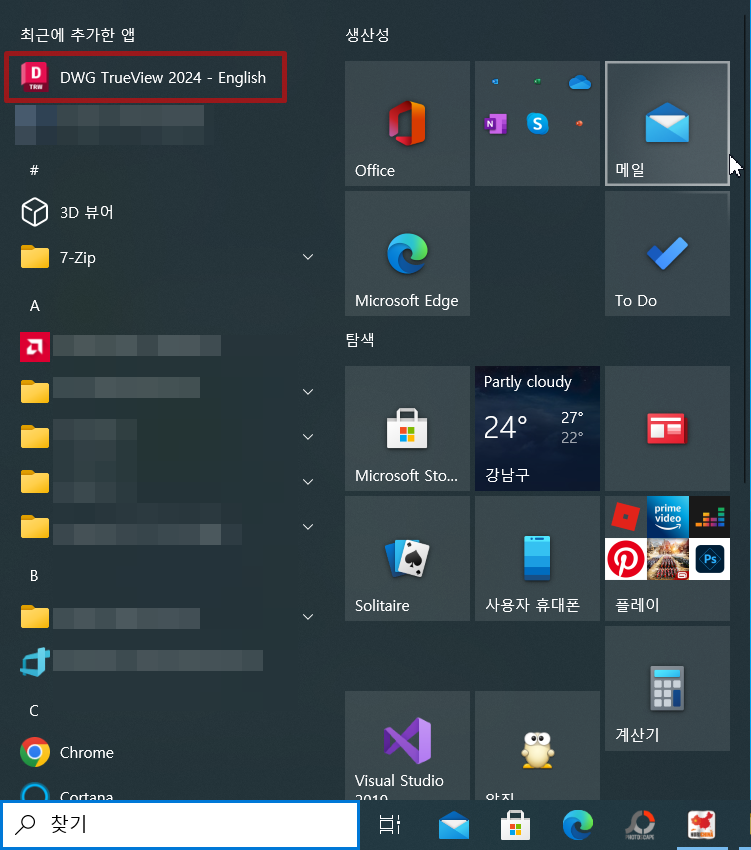

시작 눌러보시면 방금 설치가 DWG TrueView 보일거에요.

DWG TrueView 2024 - English 를클릭해 실행해주세요

실행 하면 다음과같이 로딩 화면이 뜨는데 잠시기다려줍니다.

아래와같은 화면이 뜨면 Always reassociate DWG files with DWG TrueView (recommended)를 선택하시면 됩니다

왼쪽에 Open 을 눌러주세요.

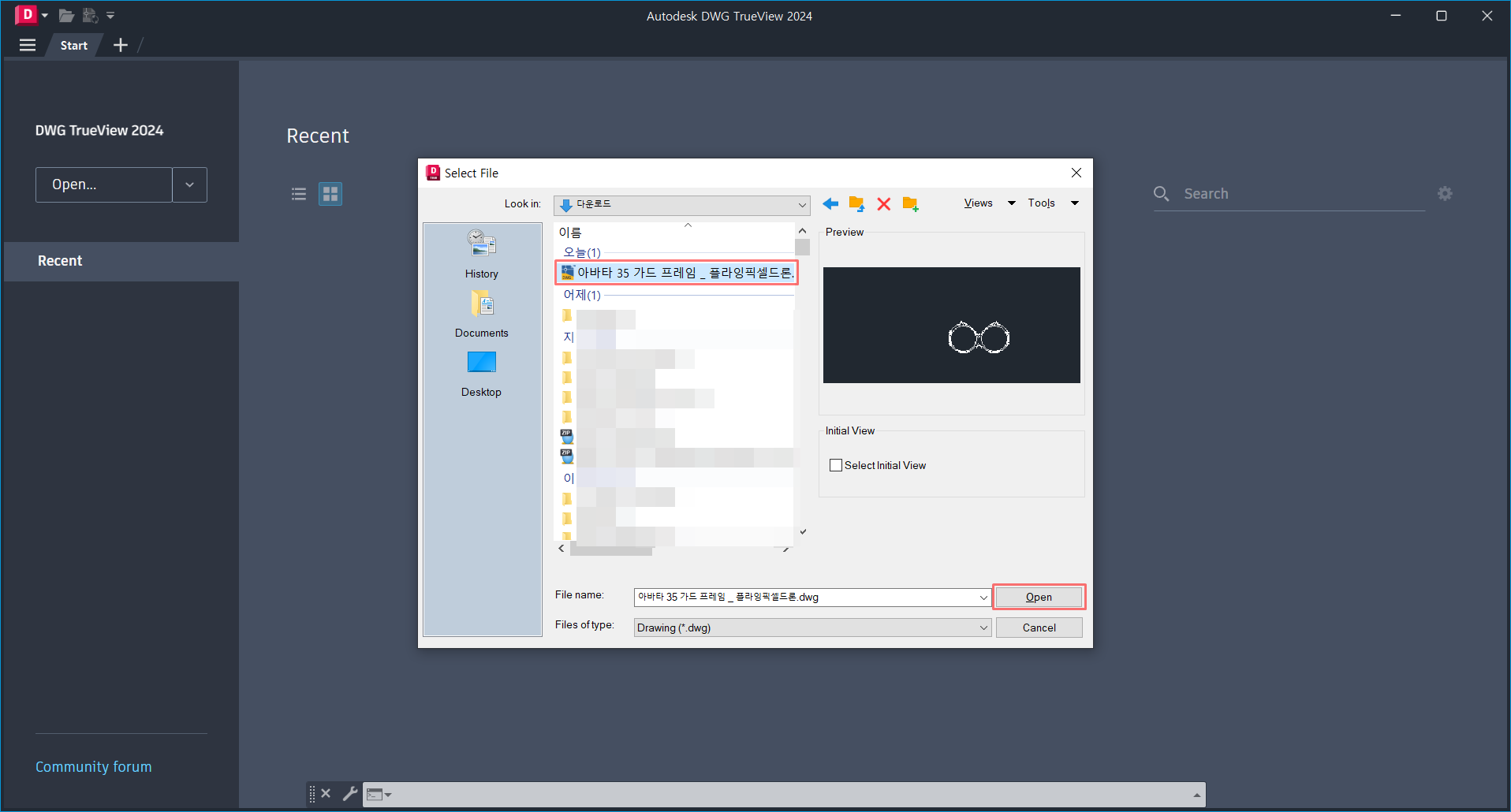

탐색기 창이 열리면 변환할 dwg 파일을 찾아서 열어주세요

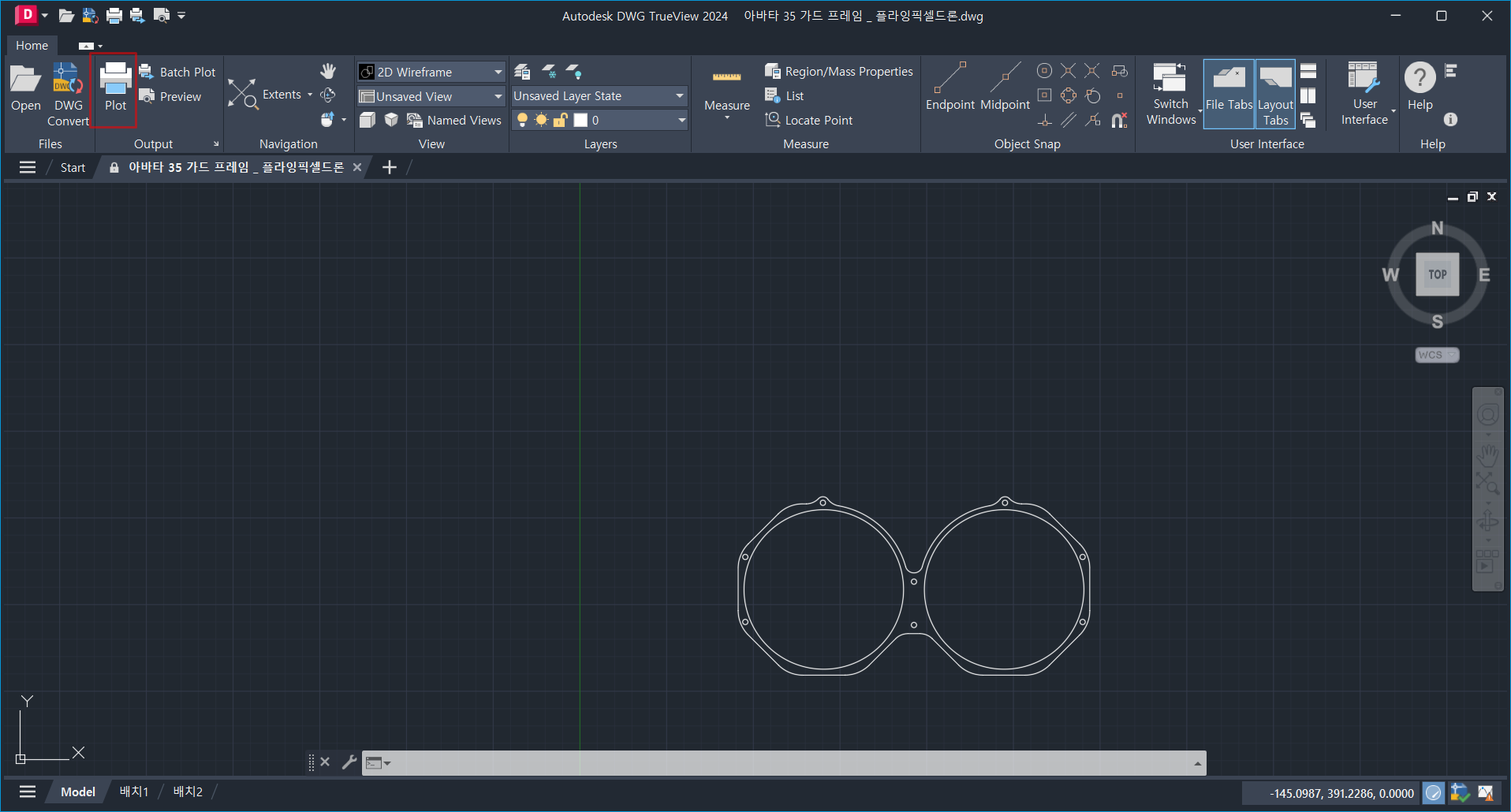

아래 그림과같이 Plot 을 누르거나 Ctrl+P를 눌러주세요.

그럼 , 아래와 같이.. 인쇄(Plot) 설정창이 뜨지요.

빨간색으로 표시한 None 을 클릭해주세요.

그럼 아래와같이 나오는데 , 설정을 지정(변경)할 것은 아래의 5가지입니다.
(종이에 인쇄하는 것과 같은 개념이고,  단지 종이인쇄가 아닌.. pdf파일 인쇄인 셈이지요..)

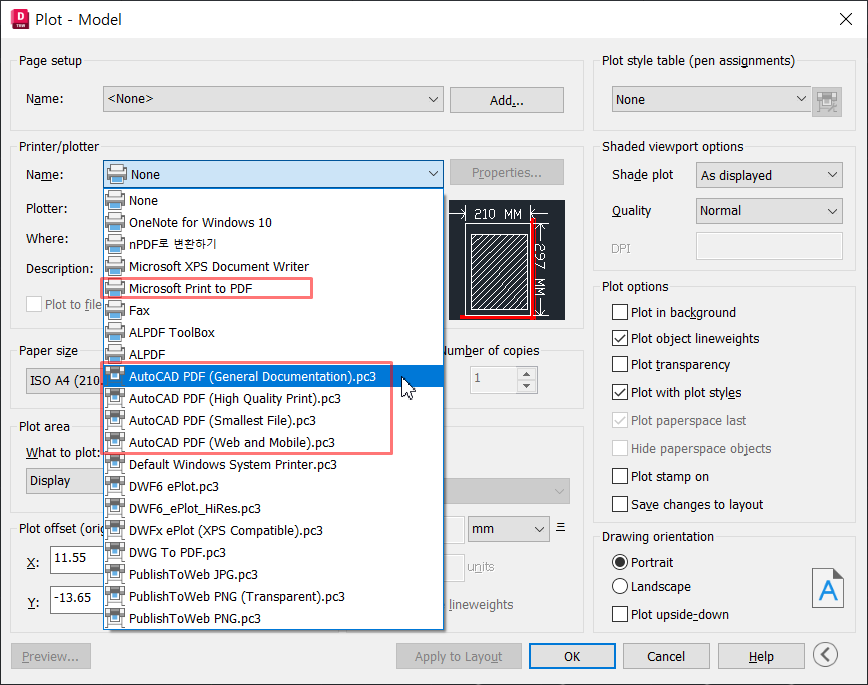

Microsoft Print to PDF 를 선태하거나 AutoCAD PDF....4개 중 하나를 선택하면 됩니다.
(4가지는 의미하듯이..  품질과 용량에 해당되네요..)
저는 AutoCAD PDF (General Documentation).pc3 을  선택하겠습니다.

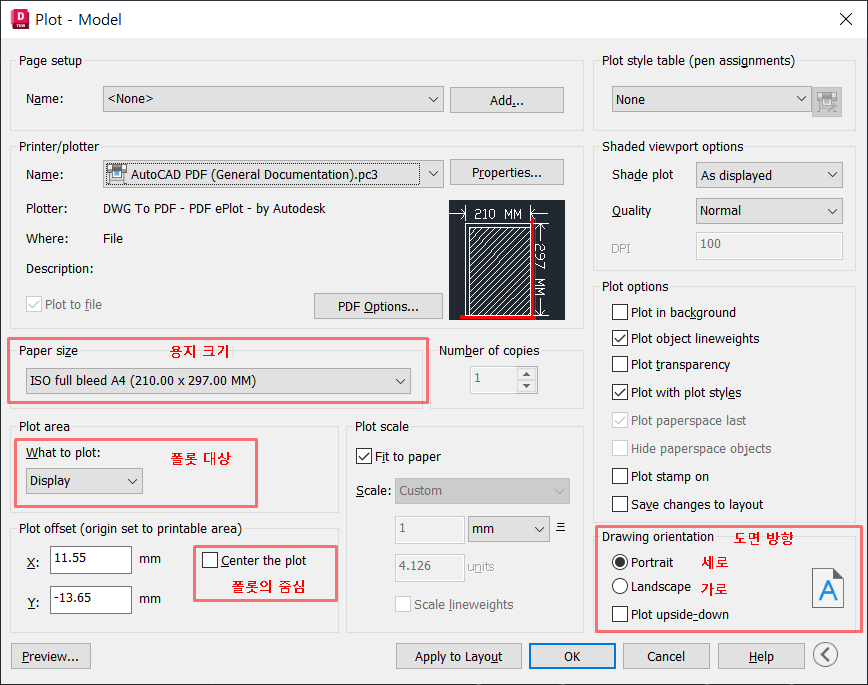

여기서,  설정을 지정(변경)할 것은 아래의 4가지입니다.
    Paper size(용지크기)....... A4 나 적절한 종이크기 선택
    Plot area(인쇄영역).........  사각영역직접지정window ( window는직접 인쇄할 영역을 지정하는 방식입니다.)
Drawing orientation......   도면 방향 (가로, 세로)

Center the plot 플롯의 중심 (
... 입니다.
